產品介紹：

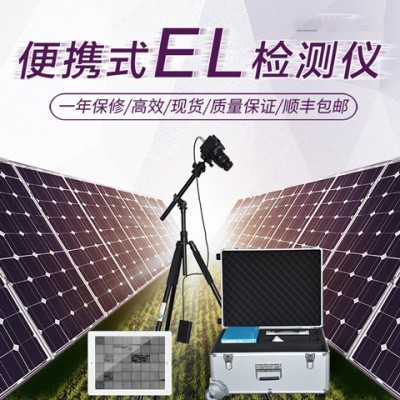

靈珀光伏EL檢測儀 光伏隱裂缺陷檢測LP-EL03具備優秀的成像性能，能夠清晰呈現電池片隱裂、斷柵、工藝缺陷及PID衰減等微觀異常，為組件質量狀態評估提供可靠依據。采用一體化便攜設計，配備智能圖像處理系統，支持實時成像與缺陷自動識別，顯著提升現場檢測效率。廣泛應用于光伏電站建設驗收、運行維護、故障排查及資產交易評估等場景，特別適用于分布式電站和復雜地形條件下的檢測需求。該設備可作為光伏電站精益化運維管理的重要工具，為組件壽命評估、發電效能優化及安全風險防控提供核心技術支撐。
產品優勢：
1.2400萬級高感紅外相機、圖像解析更清晰
2.全時暗光自動對焦模塊在夜晚測試具備更優秀的對焦性能
3.軟件控制相機與電源的同步測試無需多步操作上電與拍照
4.程控恒流電源現場檢測實現24小時不間斷測試
5.平板電腦可無線控制整套設備操作并查看檢測結果
6.專業級EL檢測APP軟件實現報告一體化生產模式
7.儲能電源現場檢測無需任何準備即可測試
8.三米碳纖維三腳架安裝后組件多角度測試更便捷
9.整機無線遠程操作測試，一人即可完成整個項目
10.三防拉桿箱攜帶運輸輕便安全
產品應用場景：
靈珀光伏EL檢測儀 光伏隱裂缺陷檢測LP-EL03是專為光伏組件內部缺陷診斷開發的高精度檢測設備，基于電致發光成像原理，能夠無損、精準地識別組件內部微觀缺陷，為光伏電站全生命周期質量管控提供關鍵技術支撐。設備適用于組件到貨驗收、安裝質量檢查及運維全周期缺陷診斷。在電站建設階段，可快速識別運輸損傷或安裝應力導致的微裂紋、斷柵等問題；日常運維中，能精準檢測PID衰減、焊接缺陷等隱性故障，快速判別熱斑成因、PID效應及焊接失效等異常，顯著提升排查效率；特別適用于分布式屋頂項目及地形復雜的大型地面電站，幫助運維團隊快速定位低效組件。其高精度成像能力還可用于組件回收評估，為光伏資產全生命周期管理提供可靠依據。
| ||
產品型號 | LP-EL03 | |
相機模塊 | 像素 | 2476萬像素（高感） |
分辨率 | 6000x4000 | |
芯片 | 23.5x15.6mm、CMOS傳感器 | |
紅外芯片 | 鍺芯片 99.9%紅外折射率 | |
精度 | 0.5.0mm/pixel | |
檢測速度 | 0.1～30s可調 | |
弱電流測試 | 可在3A弱電流呈現清晰隱裂成像 | |
光屏蔽 | 燈光、月光、星光、室內輕微太陽光、300輻照度以下太陽光對測試無影響 | |
檢測面積 | 4000mm*3000mm | |
同步成像 | 1～2塊組件 | |
鏡頭 | 18mm廣角紅外鏡頭 | |
對焦模式 | 全時暗光自動對焦 | |
電池 | 980mah | |
內存卡 | 32GB | |
數據線 | 10cm | |
電源模塊 | 容量 | 10AH |
電芯 | 高性能離鋰電池 | |
輸出電流 | 8A | |
電流精度 | 0.1A | |
輸出電壓 | 70V | |
電壓精度 | 0.1V | |
負載功率 | 100W～600W；上限不高于700W | |
檢測數量 | 300～500塊光伏板 | |
控制面板 | LED數顯程控面板 | |
功能設置 | 延遲斷電功能 | |
程控模塊 |
| |
穩態模塊 | 恒定電源輸出電流電壓不受電量大小變化 | |
電路保護 | 短路保護、斷路保護、電流倒灌保護、過熱保護、靜電保護、電流電壓自適應匹配光伏板 | |
上電線 | 10cm交流三孔輸入線 | |
直流線 | 5m直流輸出線、MC4端口對接組件 | |
電腦 | 平板電腦 | 64G 、10.5英寸 |
Wi-Fi | 2.4G | 內置2.4GWi-Fi無線控制模塊 |
4G | 高性能Wi-Fi控制器、150控制范圍 | |
軟件 | 檢測控制 | 無線控制：相機檢測 無線控制：EL電源測試 |
登陸設置 | 賬號+密碼+碼 | |
相機控制 | 可調節相機曝光時間、ISO、光圈等 | |
電源控制 | 可控制電源長時通電、可控制電源延遲通斷電并同步拍照檢測 | |
條碼匹配 | 攝像頭、手動錄入 | |
水印 | 日期防偽水印 | |
缺陷標記 | 可在檢測圖標記對應缺陷位置 | |
缺陷分類 | 可將所檢測圖片安卓5個缺陷分類保存并管理 | |
項目管理 | 可對檢測圖像導出生成檢測報告 | |
PC | 電腦軟件 | 檢測自動檢測，缺陷分類識別保存，文件夾日期管路，統計，增益，截圖，相機參數調節，專業管理臺式機軟件 |
支架系統 | 檢測支架 | 1.5米鋁合金支架 |
檢測云臺 | 支架一體式安裝，360度旋轉 | |
定位模塊 | 檢測定位 | 十字激光定位儀，快速定位支架上后組 |
使用環境 | 沙漠，高原，屋頂，丘陵，山坡，廠房，屋頂，雪地，大棚，農光互補，魚光互補，風光互補，等各種環境 | |
質保售后 | 1年質保、24H響應、72H故障解決方案、備品備件協調 | |
配置清單 | ||||
序號 | 名稱 | 規格 | 數量 | 單位 |
1 | EL相機 | 2400萬紅外相機，全時暗光自動對焦，高感紅外 | 1 | 臺 |
2 | EL紅外鏡頭 | 18mm廣角紅外鏡頭；精度0.8mm | 1 | 臺 |
3 | 平板電腦 | 64G平板電腦 | 1 | 臺 |
4 | Wi-Fi傳輸模塊 | 內置2.4G Wi-Fi模塊 | 1 | 套 |
5 | Wi-Fi控制模塊 | 4G Wi-Fi軟件控制模塊；150米無線控制 | 1 | 套 |
6 | 數據線/充電器 | 標準 | 1 | 套 |
7 | 相機電池 | 標準 | 2 | 套 |
8 | 檢測支架 | 3m碳纖維三腳架 | 1 | 套 |
9 | 檢測云臺 | 720云臺 | 1 | 臺 |
10 | EL-DC智能移動電源 | 10AH儲能，70V，700W，恒流恒壓輸出，程控，續航300～500塊組件，APP軟件控制通斷電 | 1 | 臺 |
11 | 上電線 | 5米 | 1 | 根 |
12 | 檢測定位儀 | 十字鐳射激光定位，快速定位檢測組件位置 | 1 | 套 |
13 | 設備拉桿箱 | 專用三防儀器拉桿箱； | 1 | 套 |
14 | APP管理軟件 | 無線控制相機檢測；無線控制移動電源通斷電，條碼手動/視頻錄入并對應匹配檢測圖片，圖片水印防偽；缺陷手動標記，缺陷Ai標記，缺陷識別分類保存；項目管理；檢測報告導出word（圖片報告，定位報告）；圖像矯正；電站建模等功能 | 1 | 套 |
15 | windows軟件 | 檢測自動檢測，缺陷分類識別保存，文件夾日期管路，統計，增益，截圖，相機參數調節，專業管理臺式機軟件 | 1 | 套 |
* | (額外可選1) | 1500V組串電源(基礎款 可一次性36塊組件) | ||
* | (額外可選2) | 2.5米防紅外暗室(紅外線屏蔽5~7級抗風 白天戶外組件檢測) | ||
* | 適用場景 | 光伏電站安裝前測試；支架上組件測試 | ||
